【雕爷学编程】Arduino动手做（52）---MicroSD卡读写模块

阅读量：523 次

发布时间：2019-03-07

本文共 1582 字，大约阅读时间需要 5 分钟。

【Arduino】168种传感器模块系列实验（52）：SPI接口Micro SD卡模块TF卡读写卡器（带电平转换芯片）

作为一名热爱打探技术的人，我最近在Arduino开发板与传感器模块的兼容性方面进行了一系列实验。虽然网络上常提及"37款传感器模块"的说法，但实际上Arduino生态圈中的传感器模块远不止此数。我个人更倾向于通过动手实验来验证、总结，相信实践的真知。

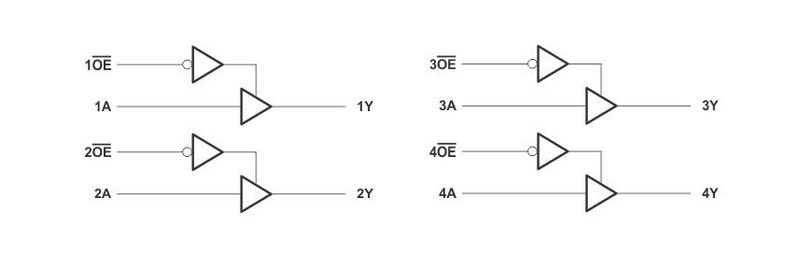

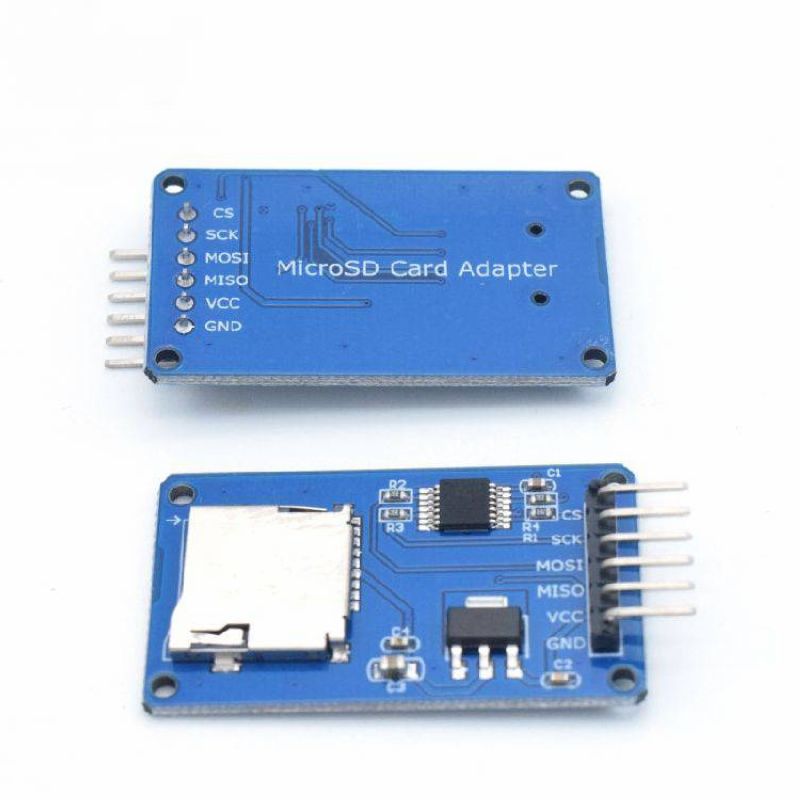

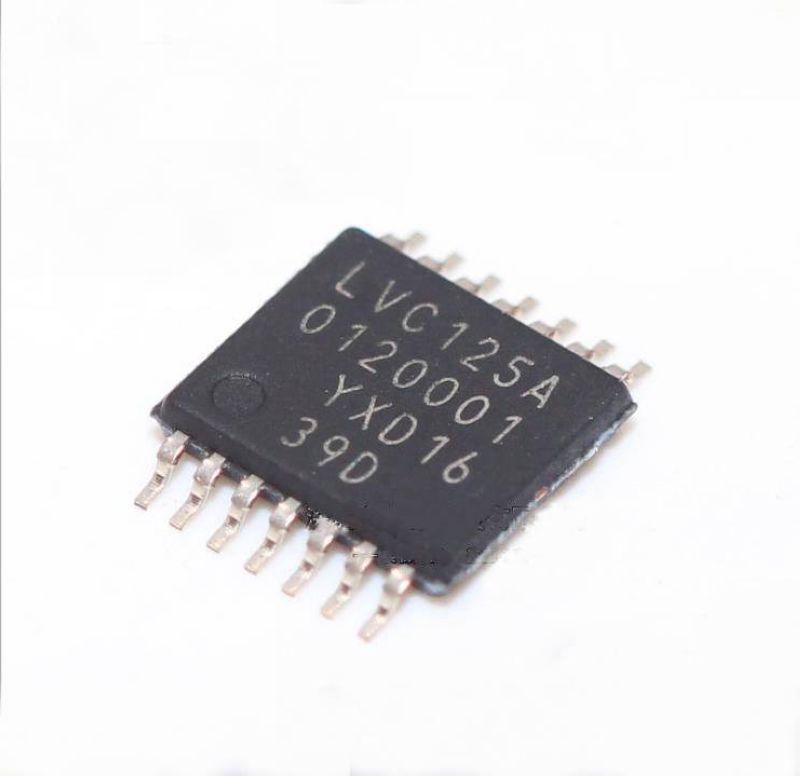

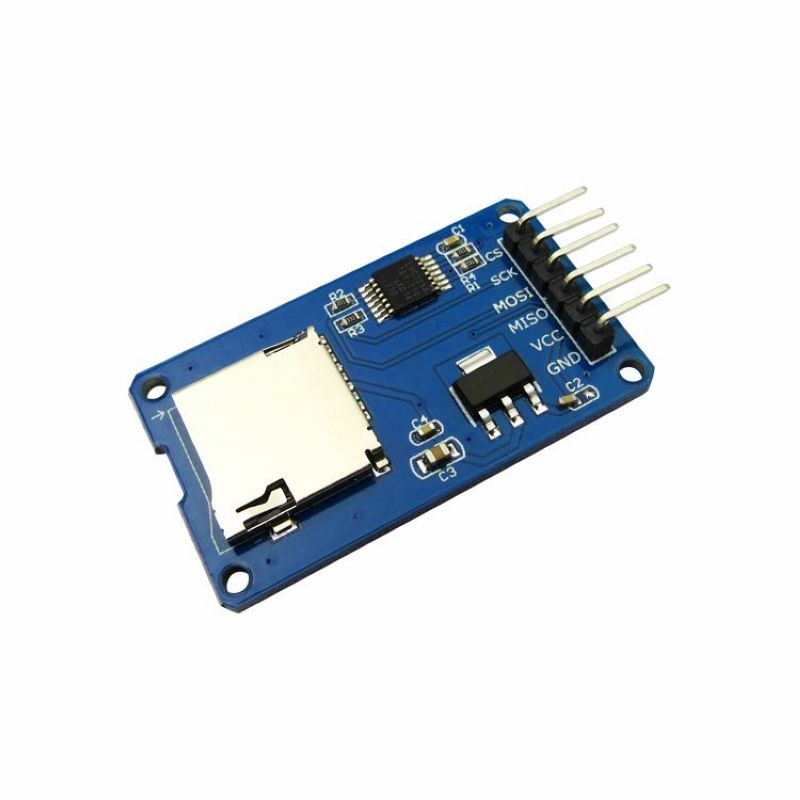

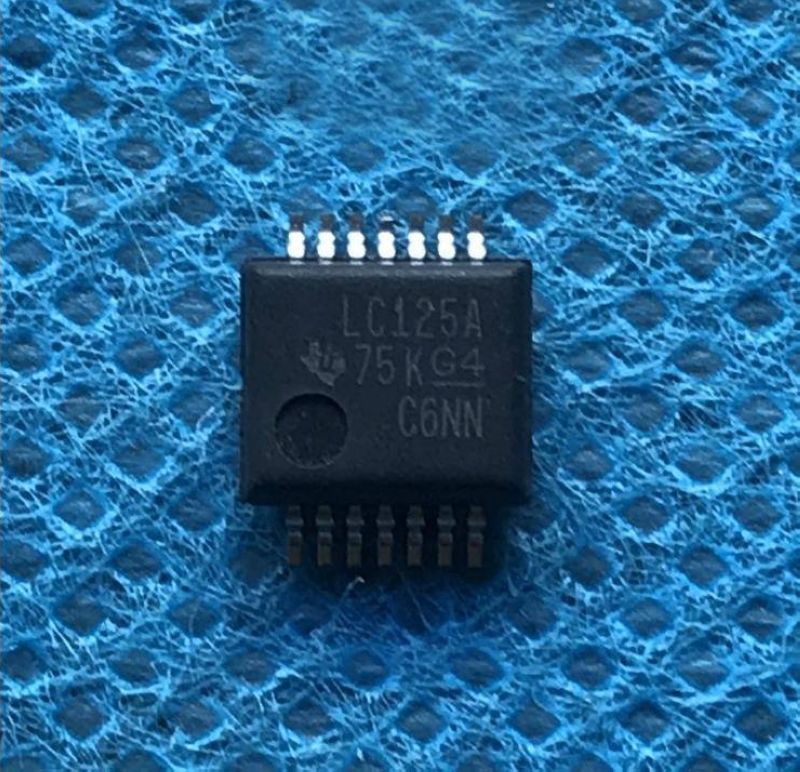

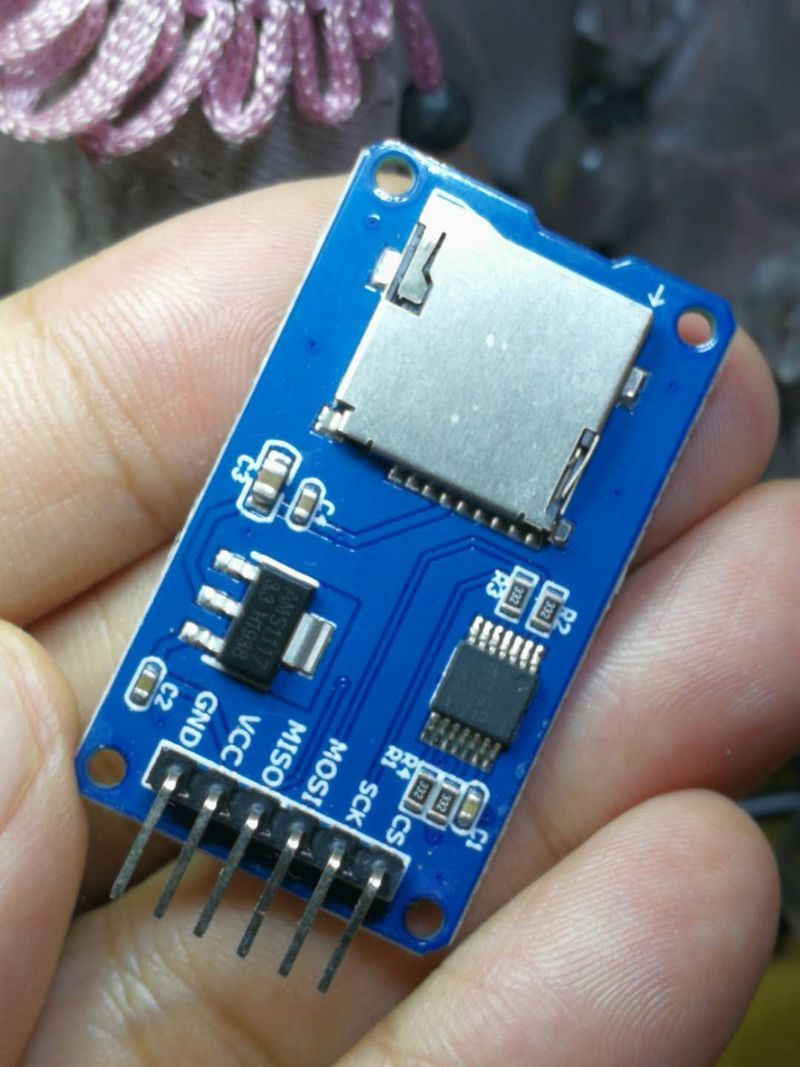

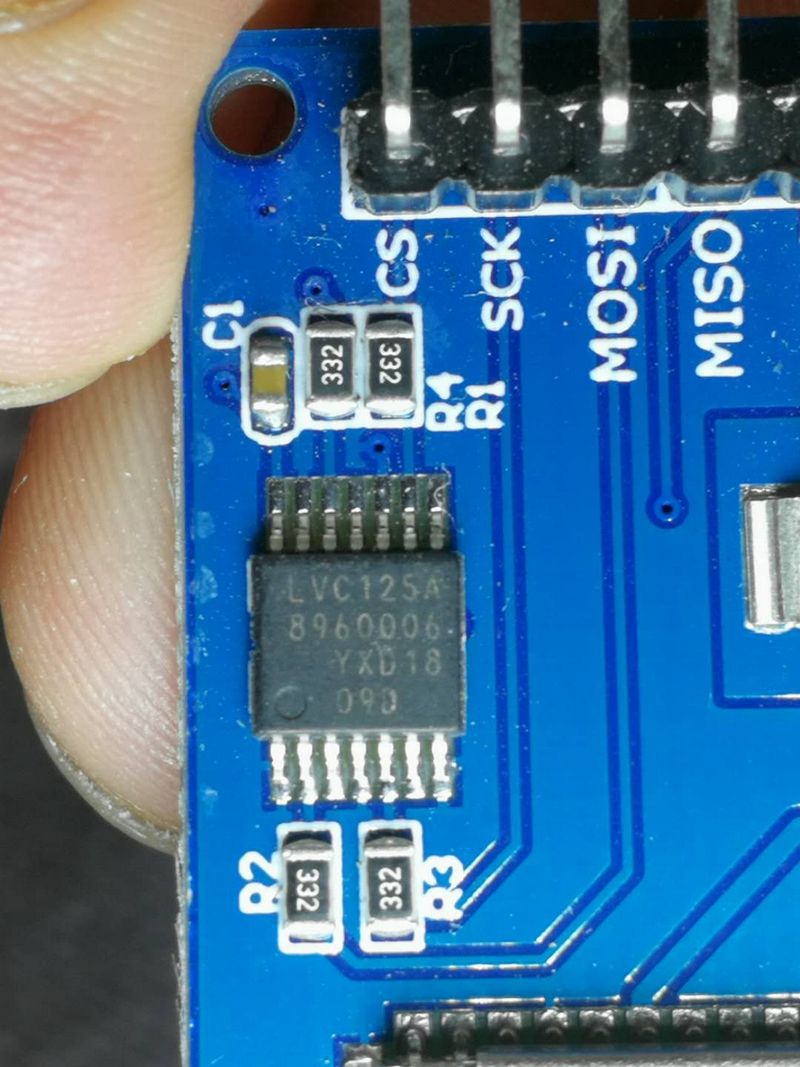

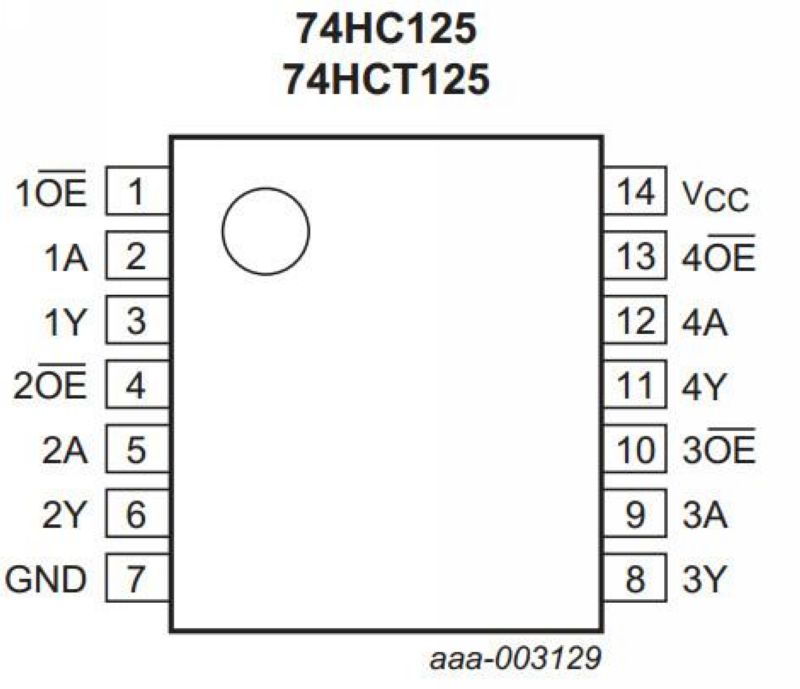

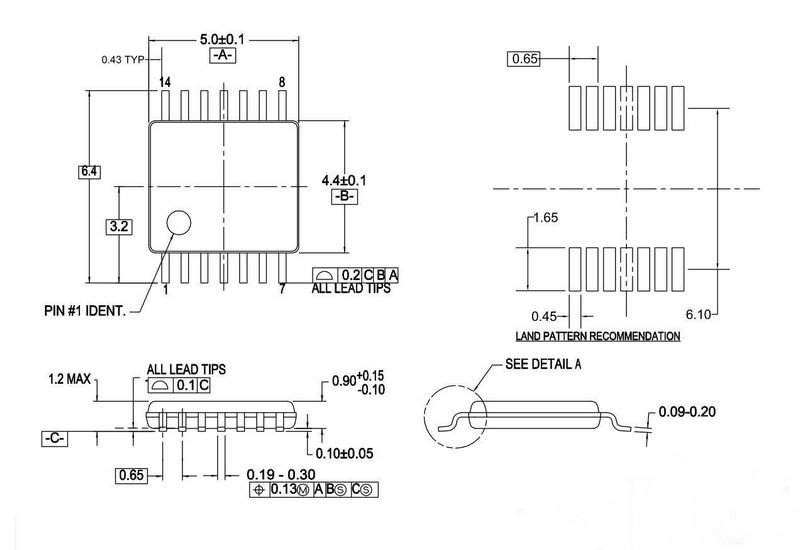

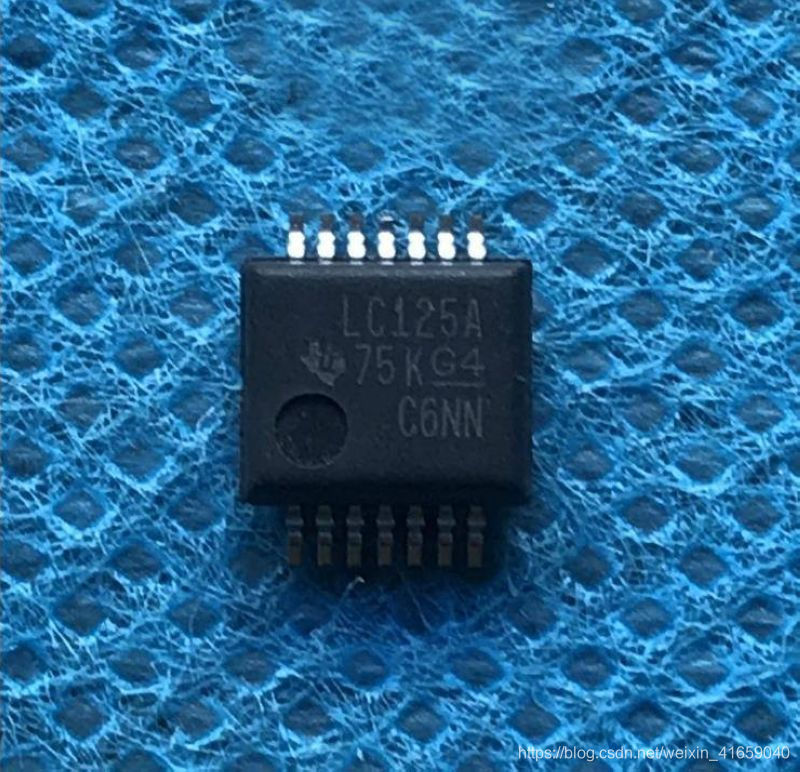

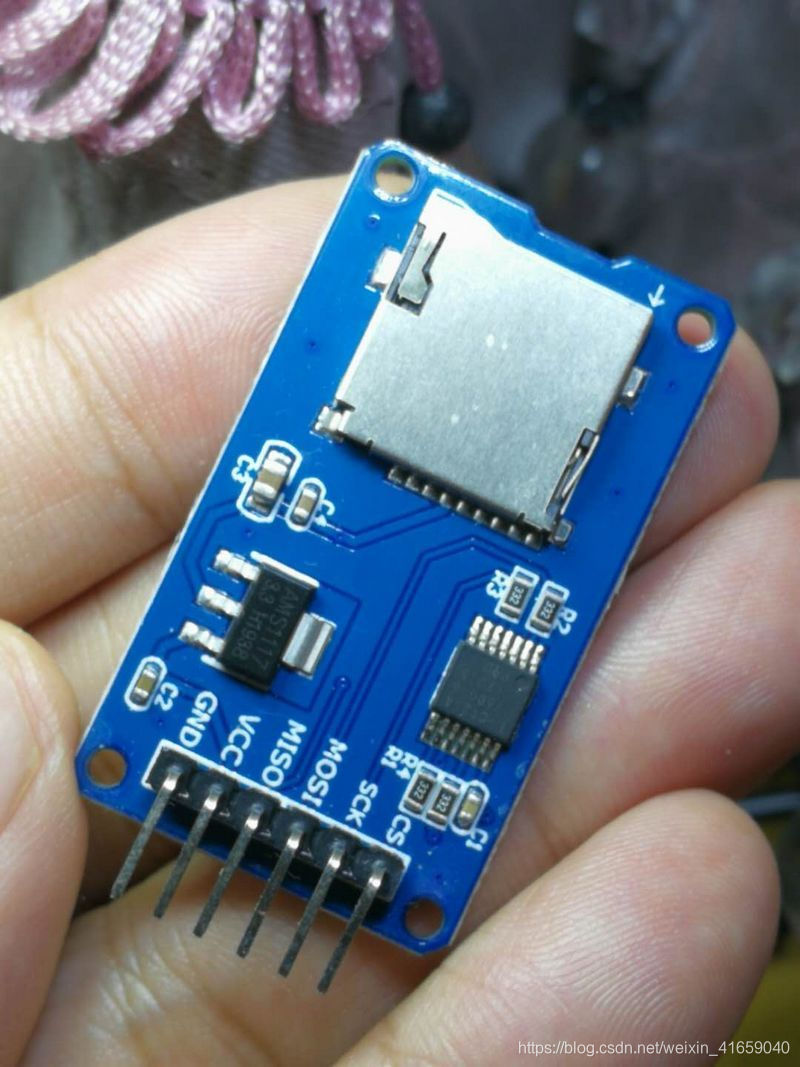

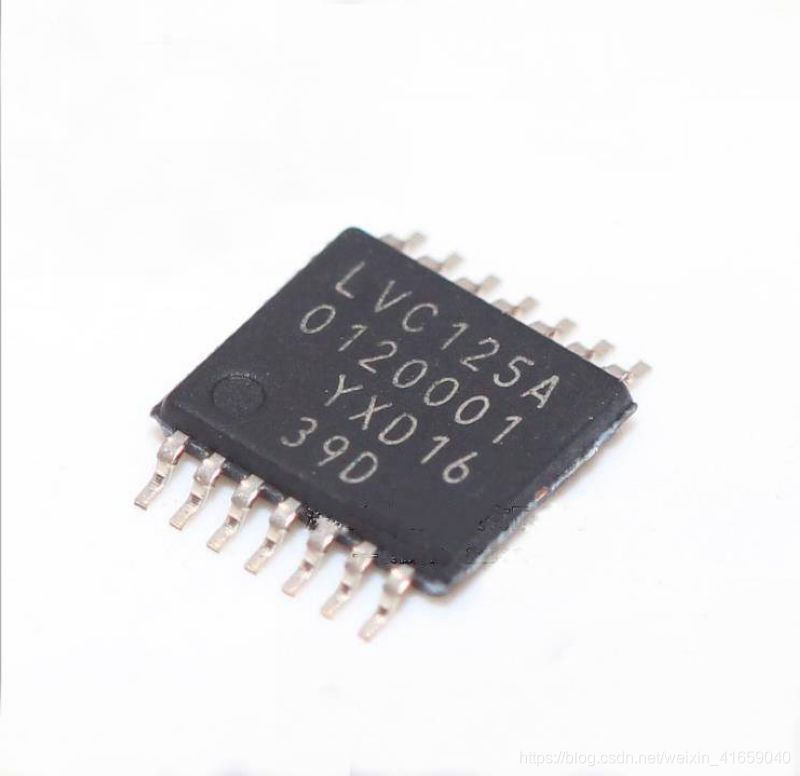

今天，我重点实验了一款基于SPI接口的Micro SD卡模块——TF卡读写卡器（带电平转换芯片）。该模块设计精美，本体采用表面贴装技术，芯片型号为SN74LVC125A，具有四路三态输出缓冲器，最大工作电源电压为3.6V，最低工作电源电压为1.65V，能承受高低温环境（-40°C至125°C）。通过实验，我深入了解了该模块的工作原理和接口特性。

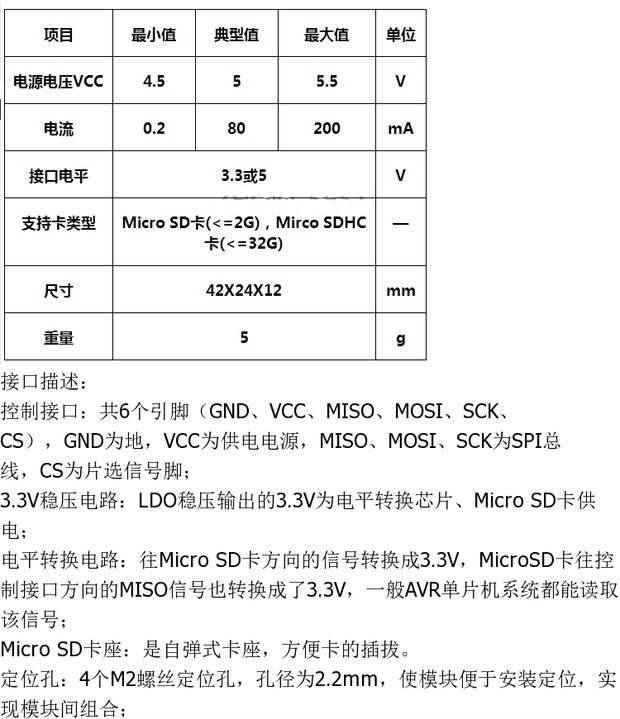

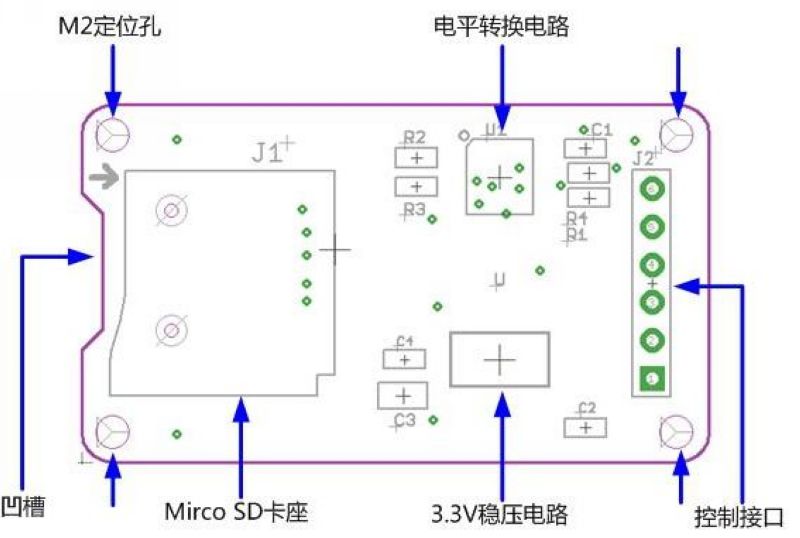

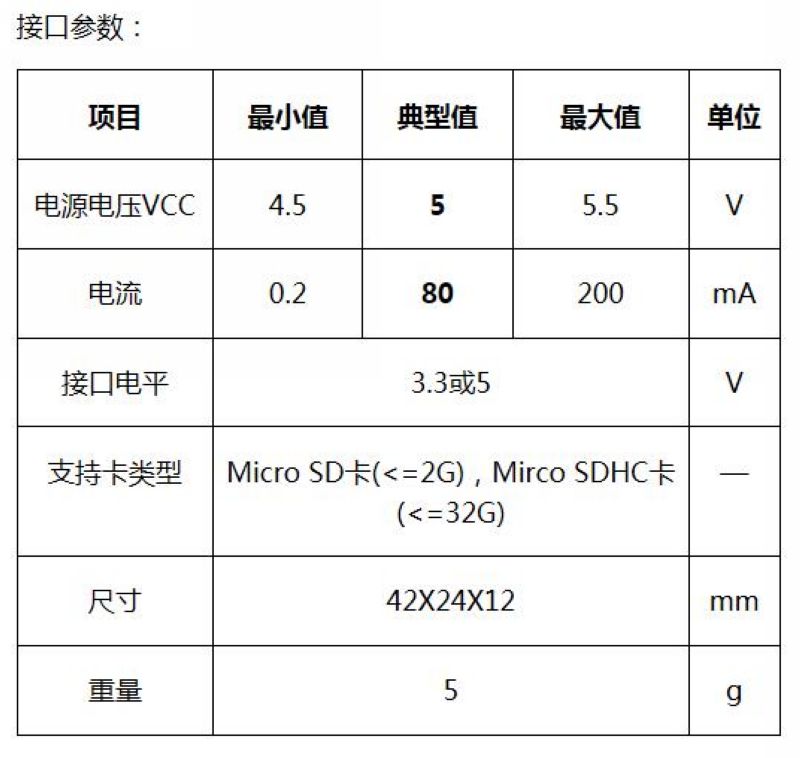

该模块具有以下显著特点：

支持Micro SD、Micro SDHC卡

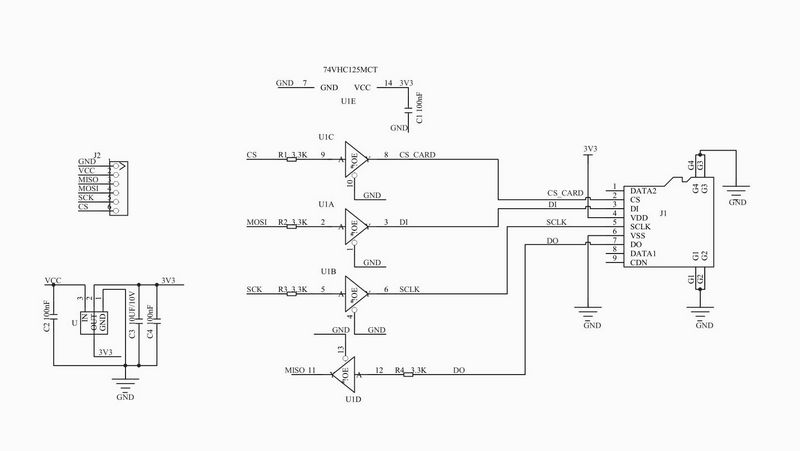

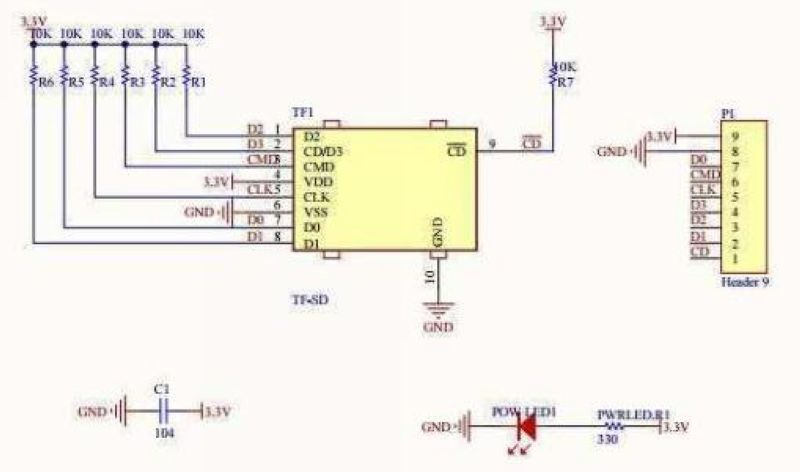

内置板载电平转换电路，可为5V或3.3V工作模式

采用LDO稳压电路，为3.3V输出

接口类型为标准SPI接口

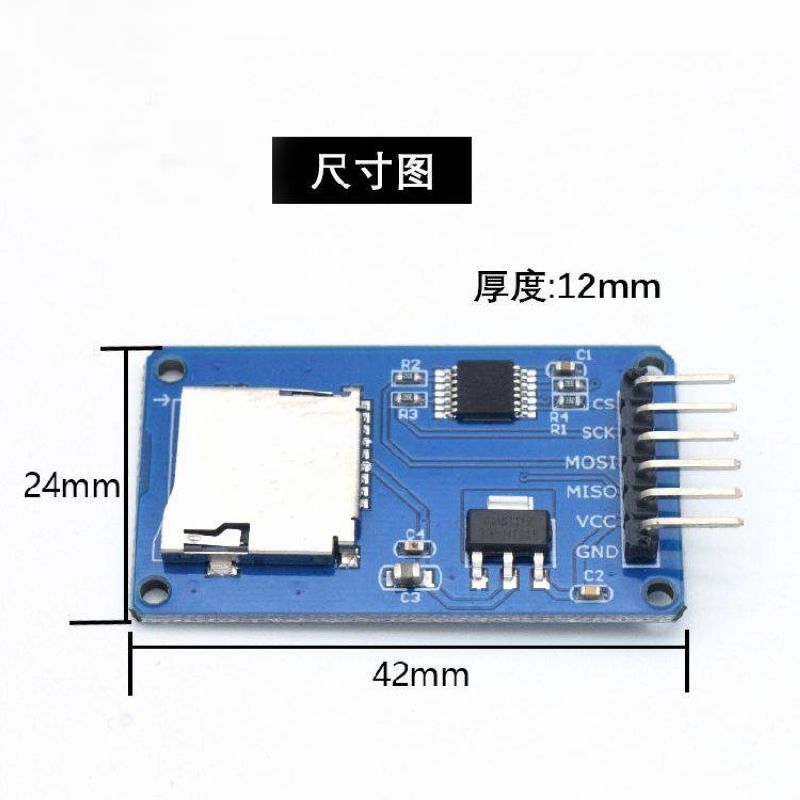

配备4个M2螺丝定位孔，便于安装及模块组合

在实际使用过程中，这个模块表现出色。即使是初次使用，也能通过Arduino IDE自带的SD卡程序库进行初始化。我进行了以下实验步骤：

实验器材：

Arduino兼容主板（如Catduino，内置Atmega328P）

mini USB线

Micro SD卡模块

Micro SDHC 2G卡

Arduino Base Shield（内链接）

6根母对母杜邦线

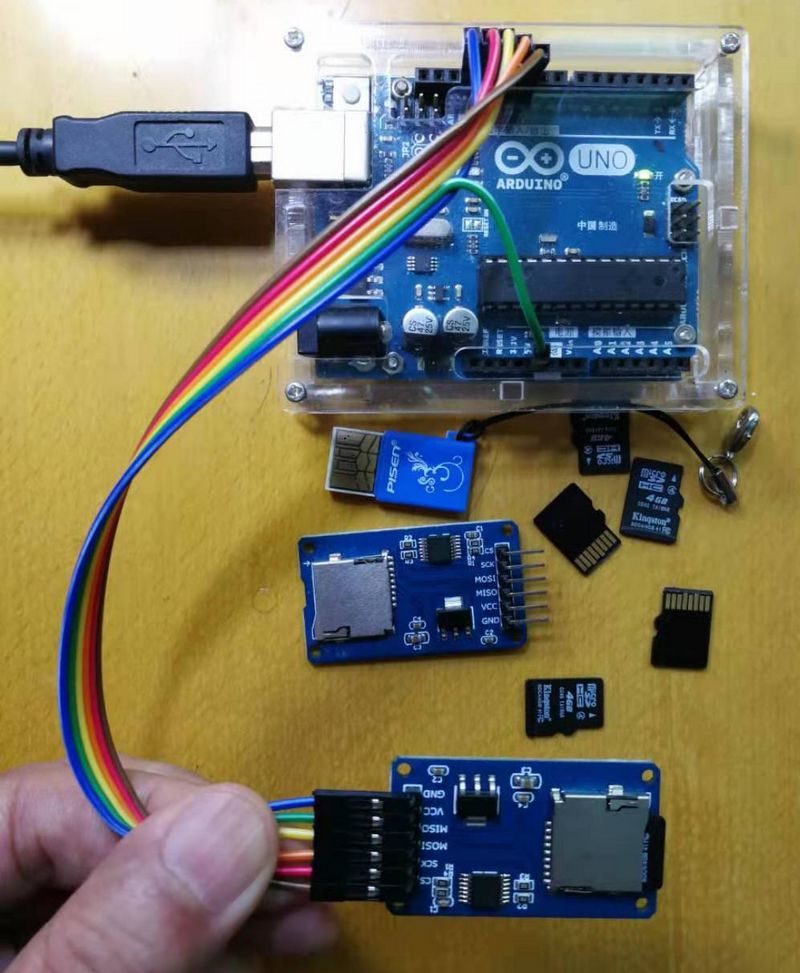

实验步骤：

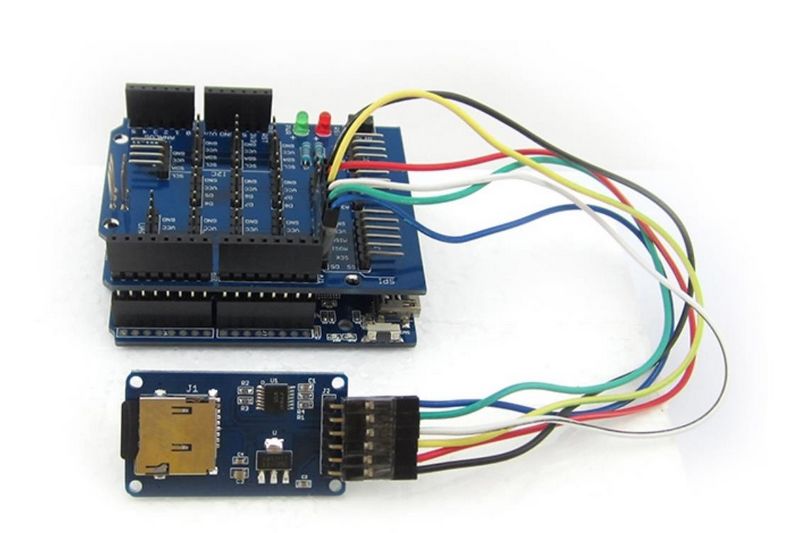

将Base Shield直接连接至Catduino主板

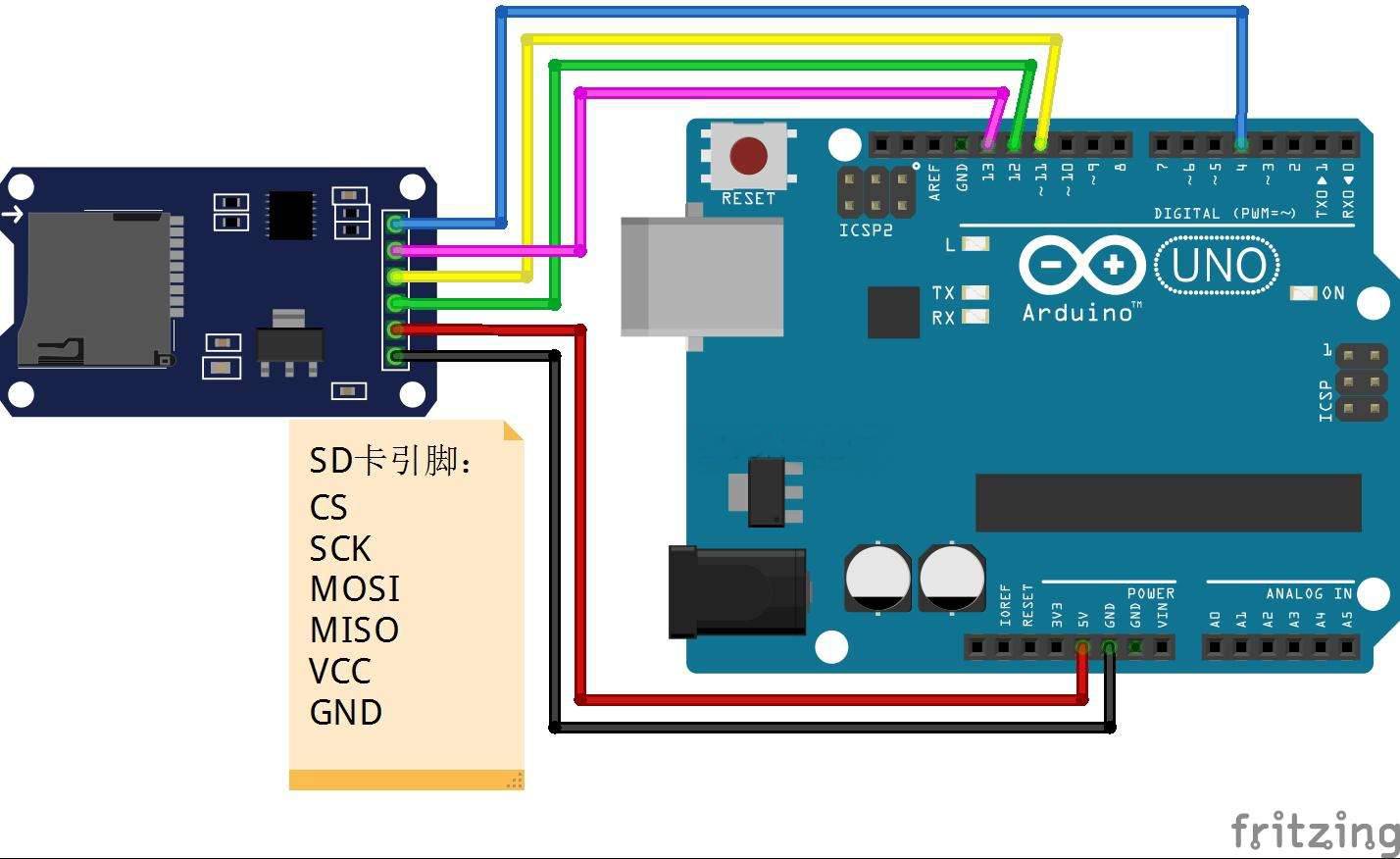

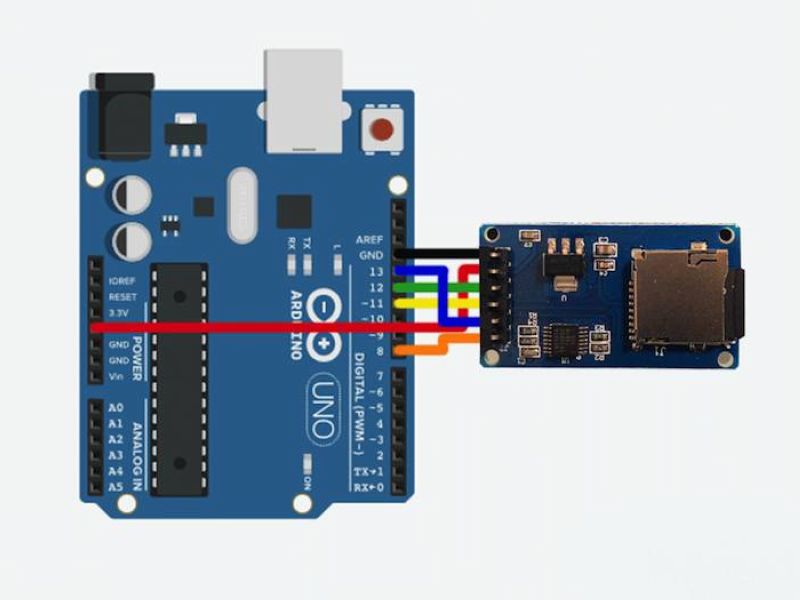

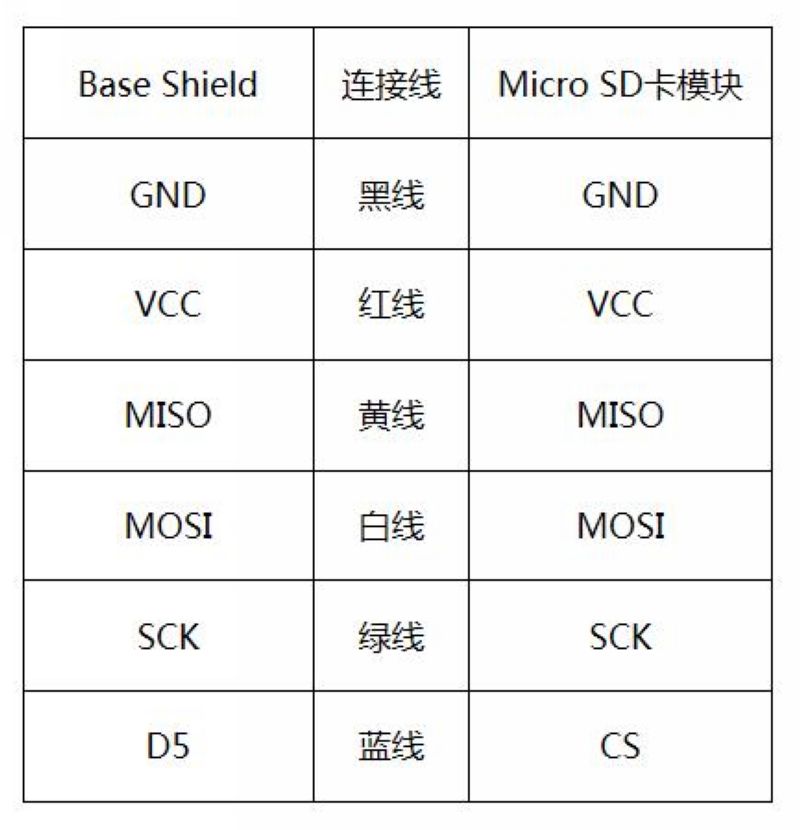

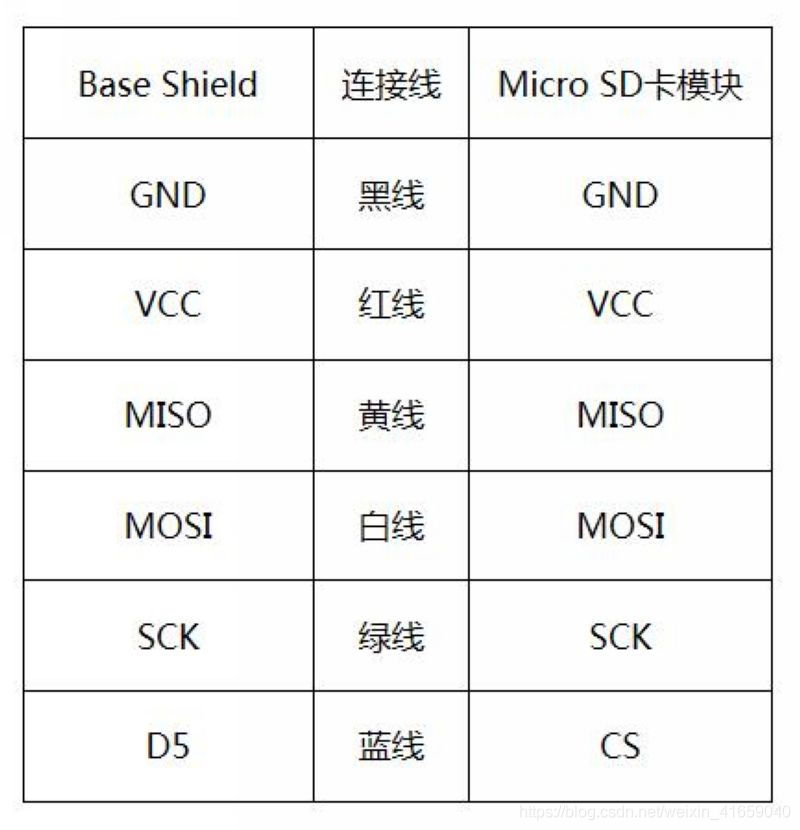

用杜邦线将Micro SD卡模块的相关引脚与Base Shield上的SPI接口连接

使用USB线连接主板，确保主板已安装相应的驱动

�láisser le code dans Arduino IDE （']);

下面是示例代码：

#include

    #include

     File myFile;void setup() {    Serial.begin(9600);    while (!Serial) {        ;    }    Serial.println("Initializing SD card...");    if (!SD.begin(10)) {        Serial.println("initialization failed!");        return;    }    Serial.println("initialization done.");    myFile = SD.open("test.txt");    if (myFile) {        Serial.println("test.txt:");        Serial.println("↓↓↓↓");        while (myFile.available()) {            Serial.write(myFile.read());        }        myFile.close();    } else {        Serial.println("error opening test.txt");    }}void loop() {}

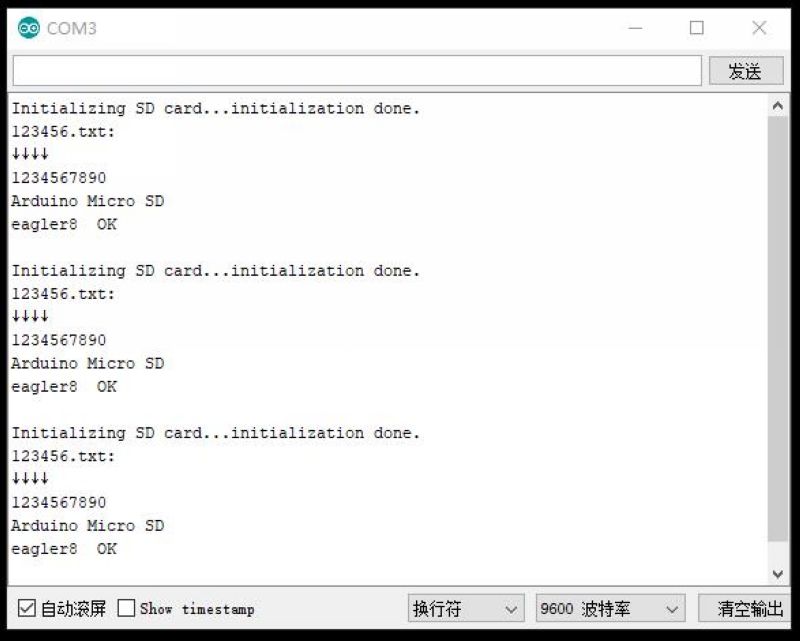

这个代码示例可以用于读取Micro SD卡中的文件信息。通过串口监控界面，可以实时查看读取结果。

这一实验让我对Arduino与Micro SD卡的互联能力有了更深刻的理解，也启发我进行更深入的文件管理和数据传输实验。虽然实验过程中遇到了一些波动，但通过不断验证，终于实现了预期的读写功能。希望这些建议能对其他开发者有所帮助！
